剖析 | Ansible工作原理及模块扩展

Ansible是一款自动化运维工具，基于 Python paramiko 开发，分布式，无需客户端，轻量级，配置语法使用 YAML 及 Jinja2模板语言，实现了批量系统配置、批量程序部署、批量运行命令等功能。Ansible是基于模块工作的，通过Hosts Inventory定义管理主机列表，Playbooks编排任务执行，实现自动化运维的功能。

Ansible架构图

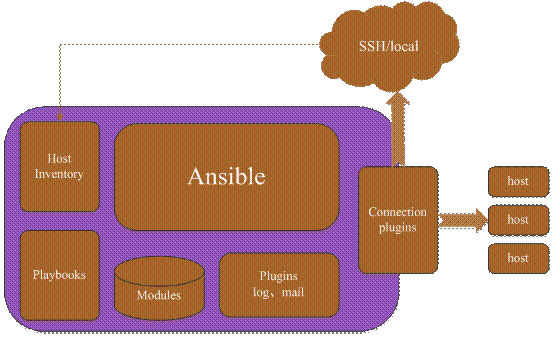

Ansible架构图如图1所示，共有五大部分组成，分别为Ansible、Inventory、Modules、Plugins及Playbooks。

图1 ansible架构图

(1) Ansible：核心，提供一个框架

(2) Inventory：定义管理主机或主机组
默认在/etc/ansible/hosts下
[suse]
192.168.234.128 ansible_ssh_user=docker
192.168.234.129 ansible_ssh_port=2222
[centos]
192.168.234.130 ansible_connection=local
192.168.234.131 ansible_ssh_pass=123456

Inventory可以定义单独的主机，也可以定义主机组，其中suse、centos就是主机组。Inventory也可以重新定义行为参数，如ansible_ssh_user、ansible_ssh_port等。

(3) Modules：包含各个核心模块及自定义模块

Ansible提供的模块有200余个，项目应用到核心模块有 synchronize(备份)，copy(恢复)，shell(nas获取)，cron(定时任务)，user(密码修改)，zypper(软件包管理之rpm)，setup(获取facts);

扩展模块有UPStartItem(启动项管理)，UPInstall(软件包管理)，UPUpload(文件上传)

(4) Plugins：完成模块功能的补充，如日志插件、邮件插件等

(5) Playbooks: ansible的任务配置文件，将多个任务定义在剧本中，由ansible自动执行

playbooks采用YAML语法结构，通过空格来展示，序列里的项用"-"来代表，Map里的键值对用":"分隔，包含四个组成部分：

1) Target section：定义要执行playbook的远程主机或主机组
2) Variable section：定义playbook运行时需要使用的变量
3) Task section：定义要在远程主机执行的任务列表
4) Handler section：定义task执行完成之后需要调用的任务

---
- hosts: centos                                    #Target section部分
gather_facts: 'no'
vars:                                         #Variable section部分
    haproxy_rpm: haproxy-1.5.14-3.el7.x86_64.rpm
    remote_dir: /opt/
    haproxy_config_path: /etc/haproxy/haproxy.cfg
tasks:                                         #Task section部分
    - name: copy haproxy.rmp to remote host
      copy: src=/tmp/{{ haproxy_rpm }} dest={{ remote_dir }}
    - name: install haproxy
      shell: chdir={{ remote_dir }} creates=yes rpm -ivh {{haproxy_rpm}}
      failed_when: False
      register: result
    - debug: var=result
    - name: copy haproxy.cfg to remote host
      copy: src=/tmp/haproxy.cfg dest={{ haproxy_config_path }}
      notify: restart haproxy
handlers:                                      #Handler section部分
    - name: restart haproxy
     shell: systemctl restart haproxy.service

failed_when: False忽略错误，不影响task继续执行，添加register: result，将输出保存到result变量中，再添加debug即可输出错误信息。

notify: restart haproxy，只有当前task任务发现改变时才会通知handler，执行任务，即当/tmp/haproxy.cfg配置信息有修改之后，便会重启haproxy。

Ansible流程图

（1）ansible执行流程图

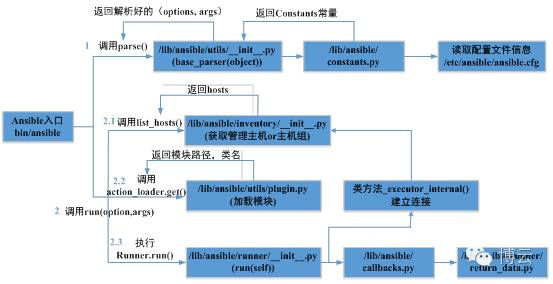

Ansible执行ad-hoc命令流程如图2所示。当我们执行一条ad-hoc命令时，首先进入ansible入口（bin/ansible），调用自身类方法parse(self)，读取配置ansible配置文件信息，返回解析好的（options, args）；其次调用自身类方法run(self, options, args)，从/etc/ansible/hosts下获取过滤后的管理主机列表，/lib/ansible/modules加载匹配模块。Ansible得到管理主机列表及需要执行任务的模块及其参数之后，执行Runner.run()，与管理主机建立连接，调用callback，最终返回执行任务结果。

图2 ansible执行流程图

（2）ansible工作原理图

图3 ansible工作原理图

上图描述的是ansible执行任务的工作原理图。Ansible执行任务前，首先与管理主机建立连接，创建$HOME/.ansible/tmp/临时文件夹/，并生成以模块名命名的python文件，调用subprocess.Popen()方法执行python脚本，返回任务执行结果，最终删除$HOME/.ansible/tmp/临时文件夹/。不同的是连接是local方式则是在ansible本端生成临时文件夹其及python脚本(如synchronize模块)，而建立的连接是ssh方式则是在ansible管理端生成（如copy模块）。

Ansible API

Ansible提供了一个python直接调用的API，便于我们对其进行二次开发和整合。核心程序如下：

import ansible.playbook
from ansible import callbacks
from ansible import utils
import json
stats=callbacks.AggregateStats()
runner_cb=callbacks.PlaybookCallbacks(verbose=utils.VERBOSITY)
playbook_cb=callbacks.PlaybookRunnerCallbacks(stats,verbose=utils.VERBOSITY)
res=ansible.playbook.PlayBook(
playbook=playbook,
stats=stats,
callbacks=playbook_cb,
runner_callbacks=runner_cb,
inventory=inventory,
forks=10
)
result=res.run()
data=json.dumps(result)

其中，playbook是指定要执行的yaml格式文件（playbook）；stats用来收集playbook执行期间的状态信息，并进行汇总；callbacks用来输出playbook执行最终的结果；runner_callbacks用来输出playbook执行期间的结果；inventory定义管理主机列表；forks定义任务最大并发数。

Ansible有一个callback_plugins的功能，可以对playbook执行状态做判定。默认情况下，返回执行状态及具体执行结果的python文件是放在/usr/share/ansible/plugins/callback/下，二次开发时必须以轮询方式获取结果，这种方式并不能实时地反馈结果。另一种更好的方式是自定义playbook_cb，引入rabbitmq，将执行状态及具体执行结果发送给rabbitmq，后台只需从rabbitmq中实时消费，获取实时执行结果。

模块扩展

虽然ansible本身给我们提供了200余个模块，但是实际开发中现有的模块未能满足项目开发需求，我们需要开发自定义模块应用于项目开发中。而ansible提供了AnsibleModule辅助类来简化工作，支持解析参数输入，JSON格式返回输出，调用外部程序。以下是自定义的启动项管理模块（UPStartItem）部分程序详解。

def main():
module = AnsibleModule(
#argument_spec：定义模块所需参数的数据字典
    argument_spec = dict(    #required=True，参数必须有；required=False，参数可不选
        src               = dict(required=True),
        original_basename = dict(required=False),    #no_log=True，此模块的任何行为都不记录日志
        content           = dict(required=False, no_log=True),
        dest              = dict(required=False),    #type定义参数类型，type='bool，该参数为布尔类型
        backup            = dict(default=False, type='bool'),    #aliases定义参数别名
        force             = dict(default=True, aliases=['thirsty'], type='bool'),
        validate          = dict(required=False, type='str'),    #choices定义参数选择可选值
        state             = dict(default='present', choices=['absent', 'present']),    #default指定参数默认值
        regexp            = dict(default=None),
        line              = dict(aliases=['value']),
        oldScript           = dict(required=True),
        newScript           = dict(required=True),
        linedest=dict(required=True, aliases=['name', 'destfile']),
    ),#mutually_exclusive定义互斥参数
    mutually_exclusive=[['insertbefore', 'insertafter']],#add_file_common_args支持file模块参数
    add_file_common_args=True,#supports_check_mode模块是否支持检测模式
    supports_check_mode=True
)    state = module.params['state']   #解析输入
……
(rc,out,err) = module.run_command(validate % src)   #调用外部程序
module.exit_json(**res_args)               #JSON格式返回结果
from ansible.module_utils.basic import *
    main()
